Перед сборкой усилителя необходимо внести в плату следующие изменения
- Тщательно пропаять все реле

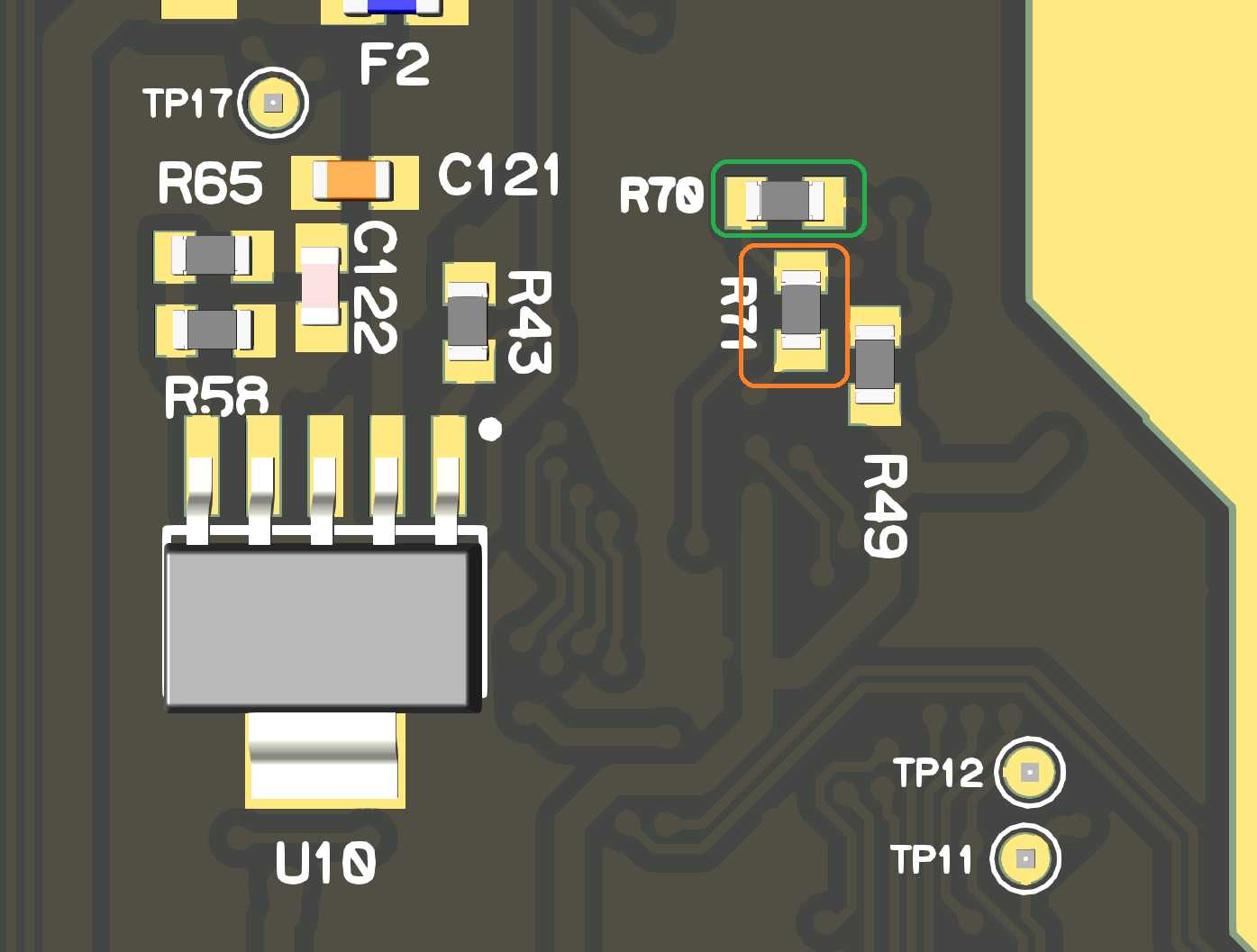

- Удалить R71 и запаять его на место R70

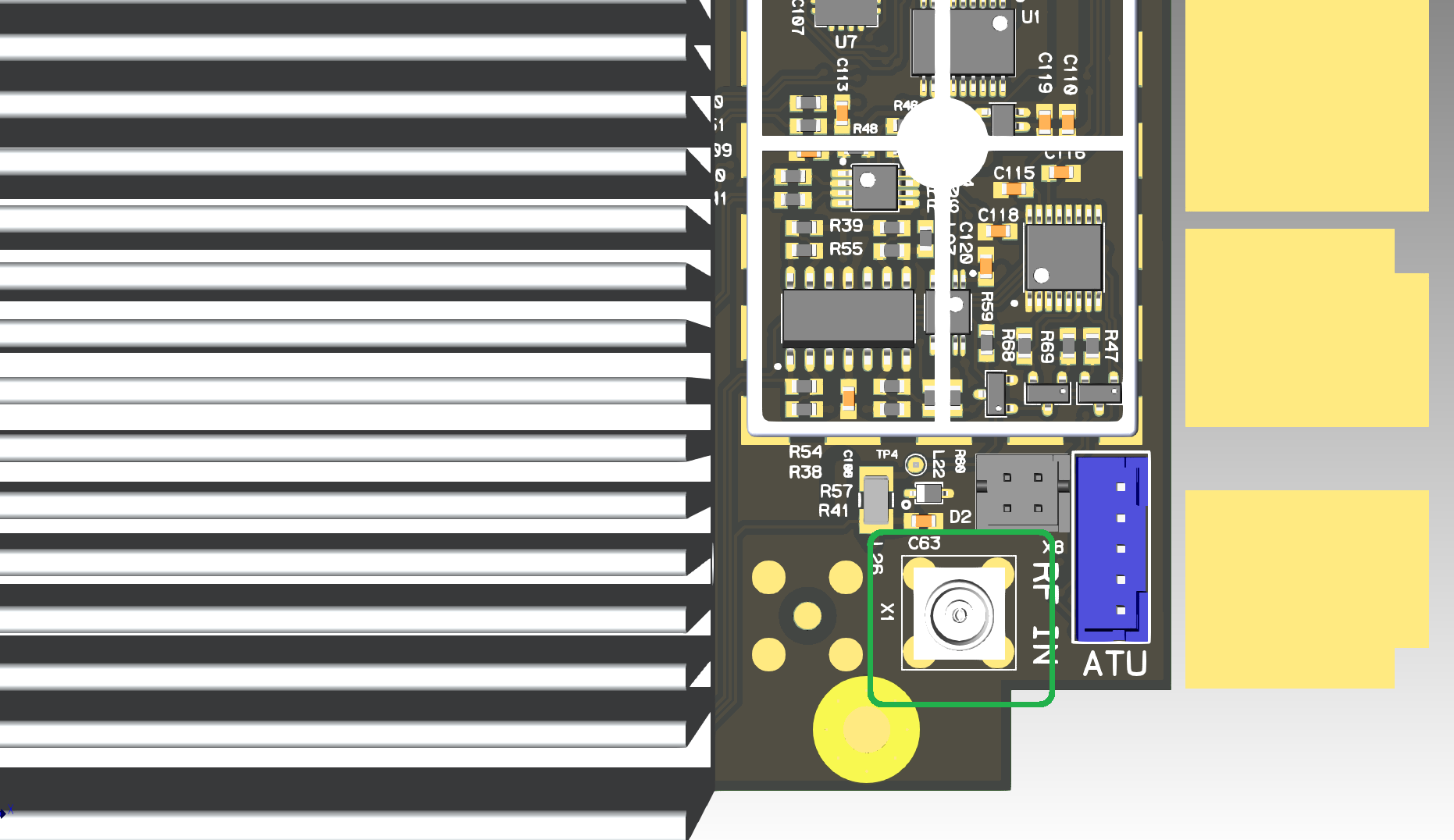

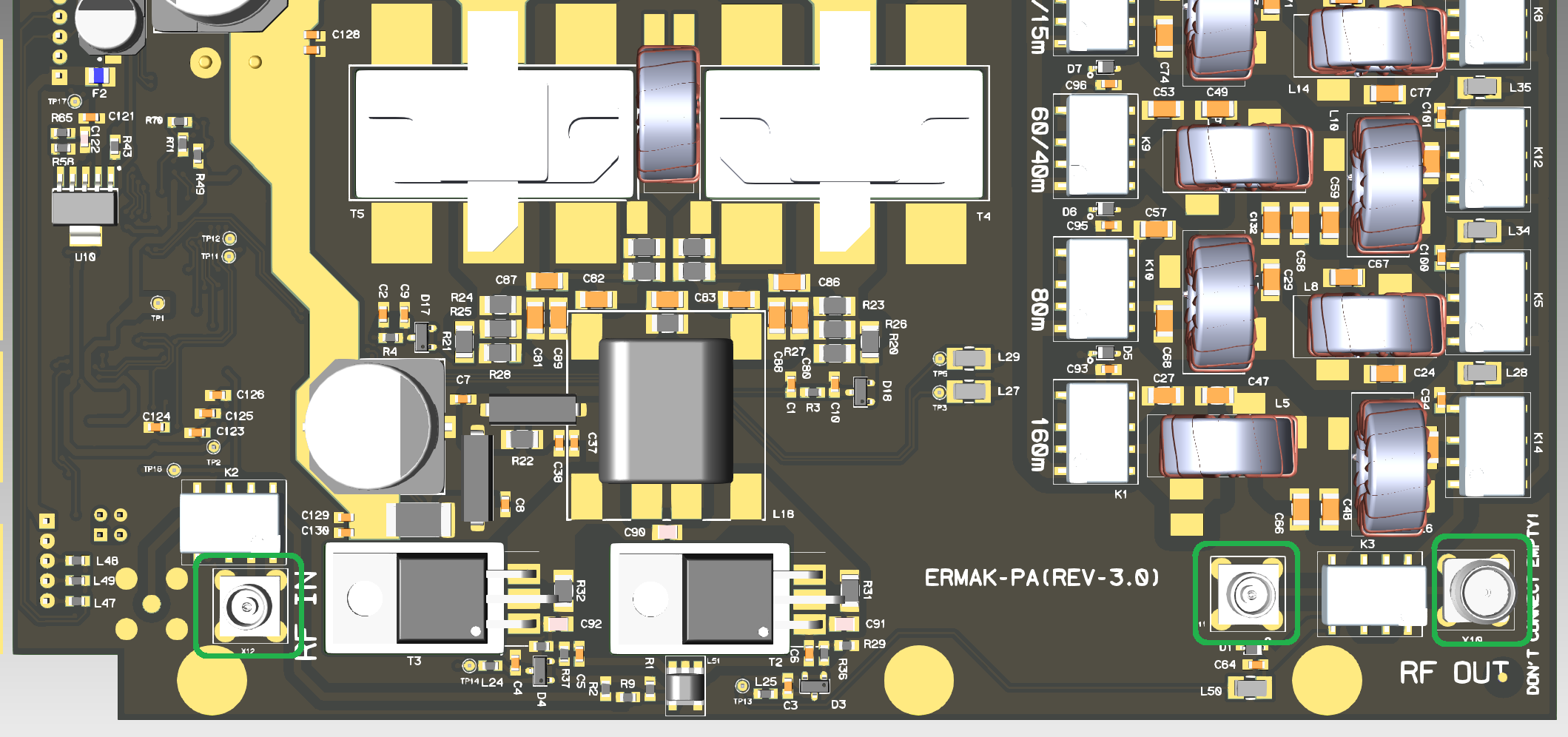

- Установить и припаять RF разъемы - X1, X12, X11, X10. Все разъем - MCX, разъем, установленный на выходе PA - SMA

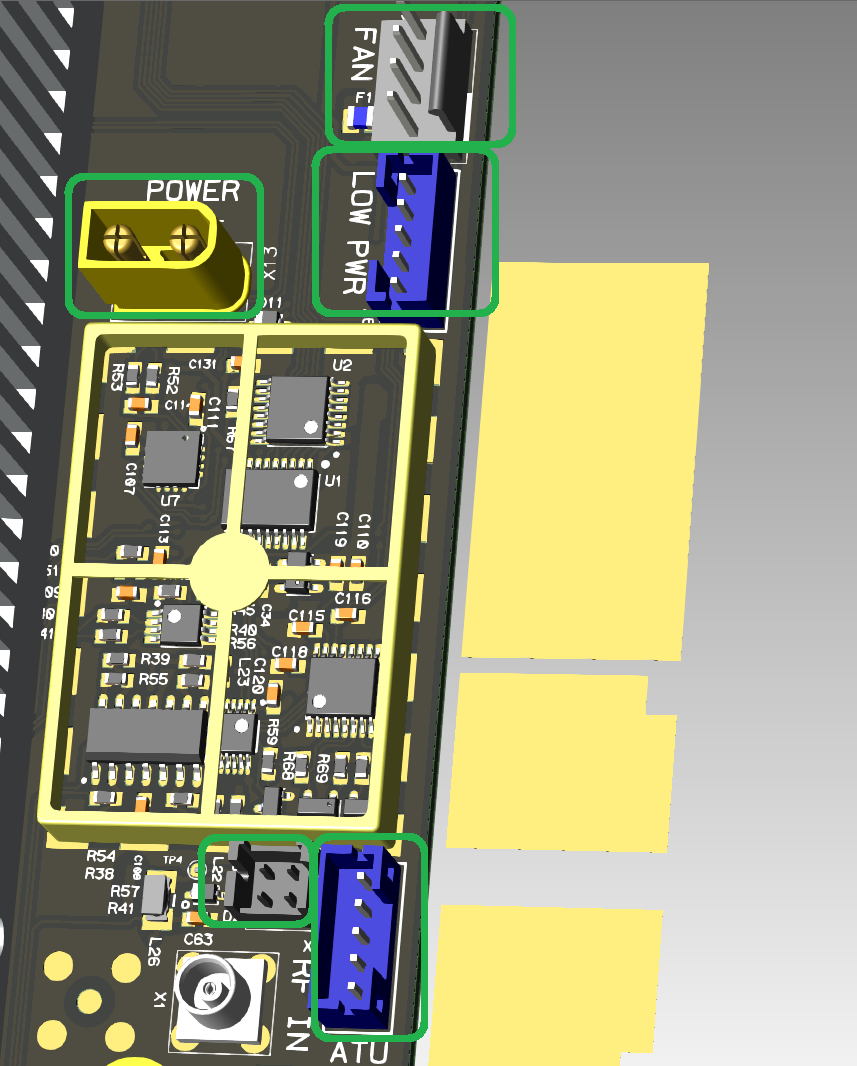

- Установить и припаять интерфейсные разъемы и разъем питания X13,X5,X6,X8 Обратите внимание на полярность монтажа разъемов

Если требуется установка внешнего интерфейса:

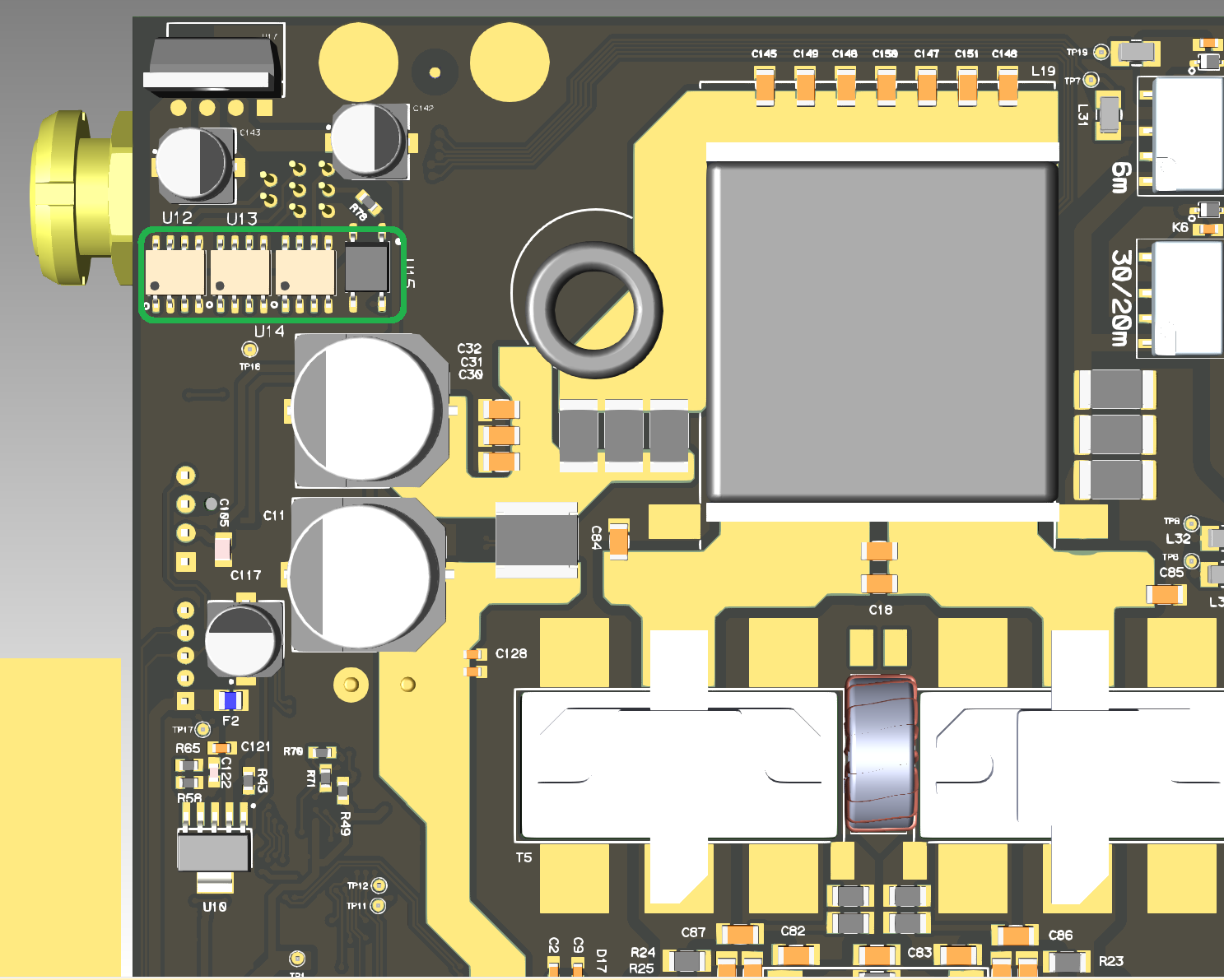

- Смонтировать недостающие оптроны U12-U15

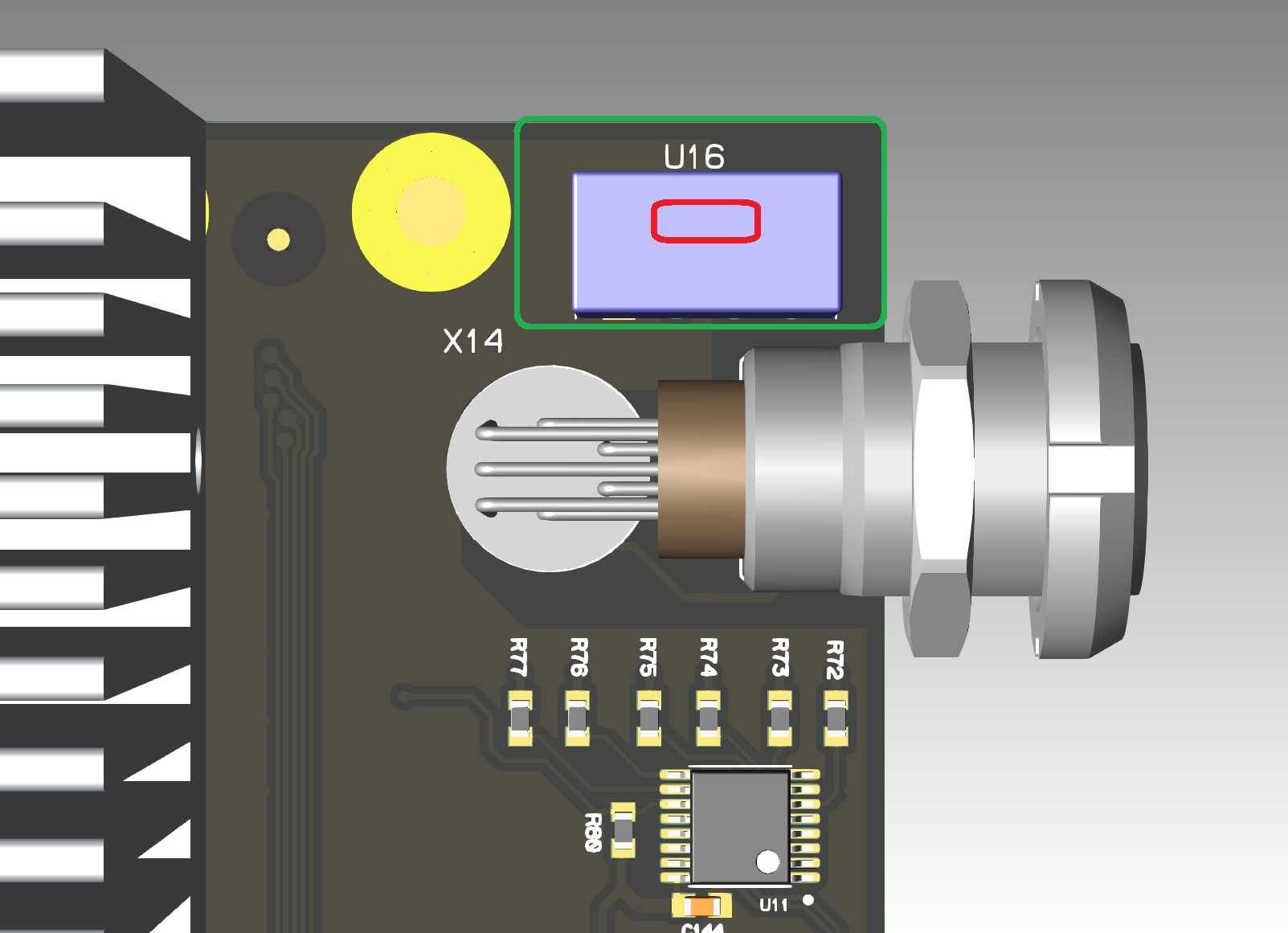

- Демонтировать R79 и смонтировать DCDC U16 конвертер

- Подобрать по месту высоту установки разъема X14 (по совпадению с отверстием в задней панели) и смонтировать его

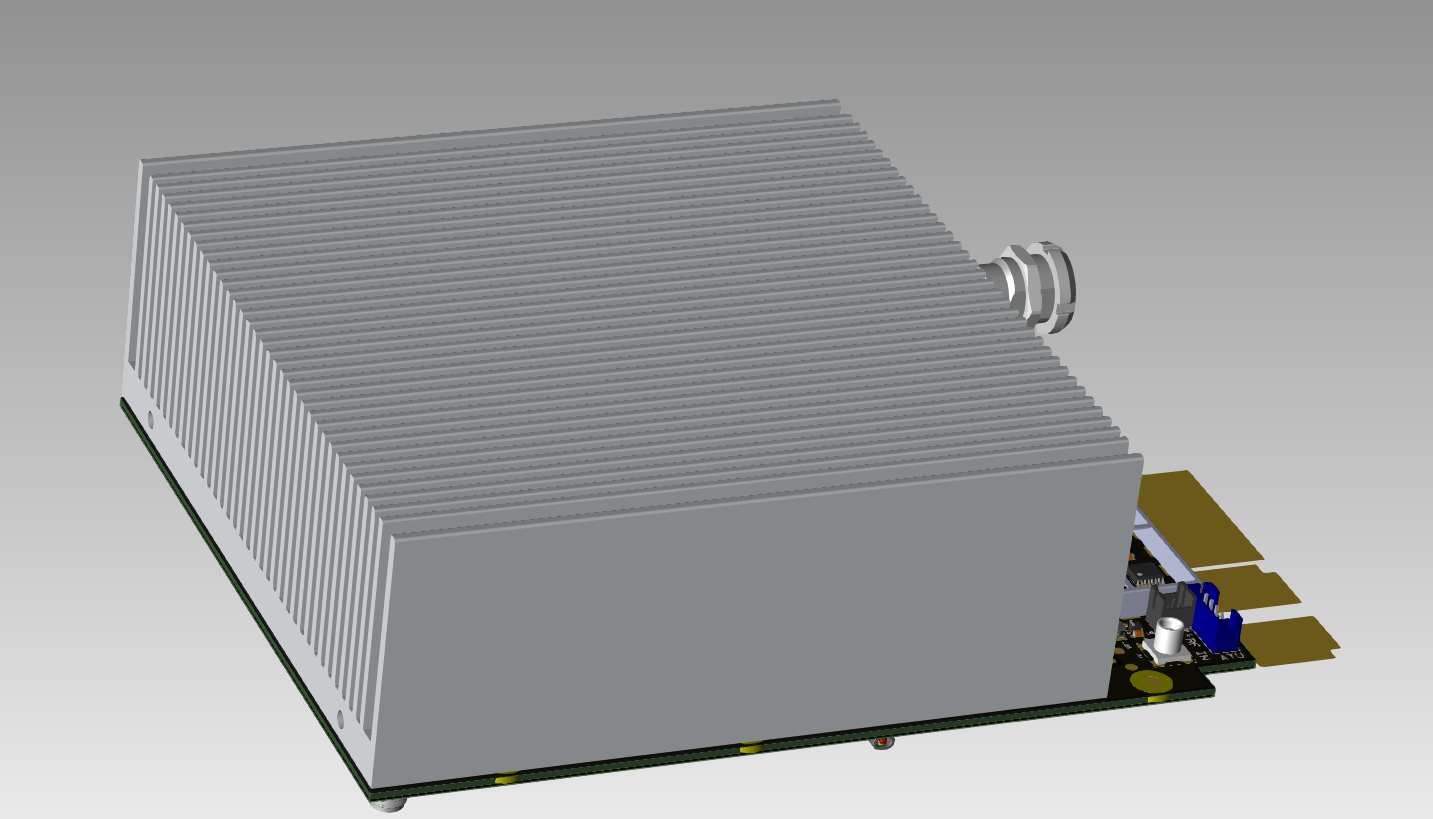

Монтаж радиатора

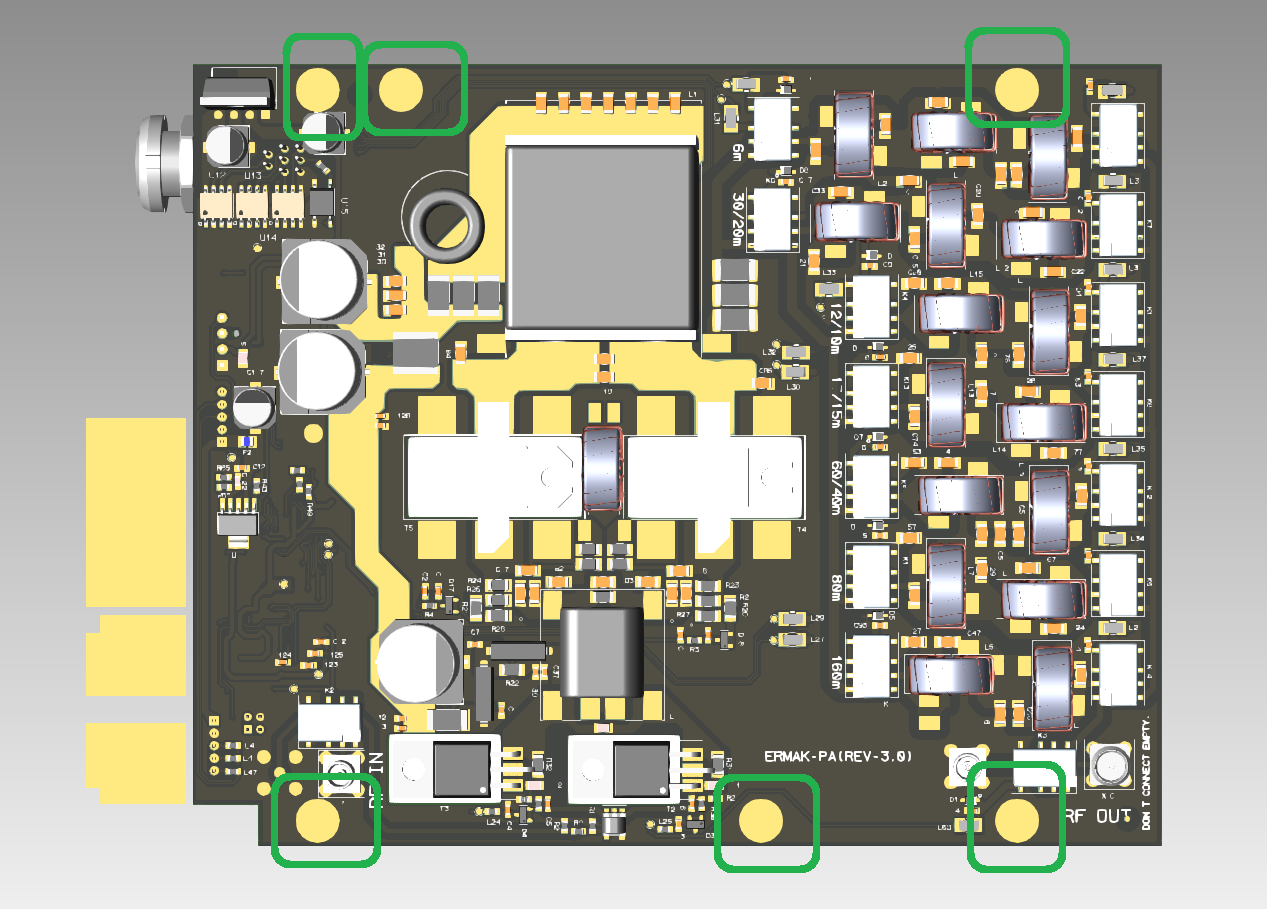

- Используя плату как шаблон разметить радиатор под сверление отверстие и нарезание рeзьбы M3

Обратите особое внимание на правильное положение и ориентацию радиатора на плате перед разметкой и сверлением

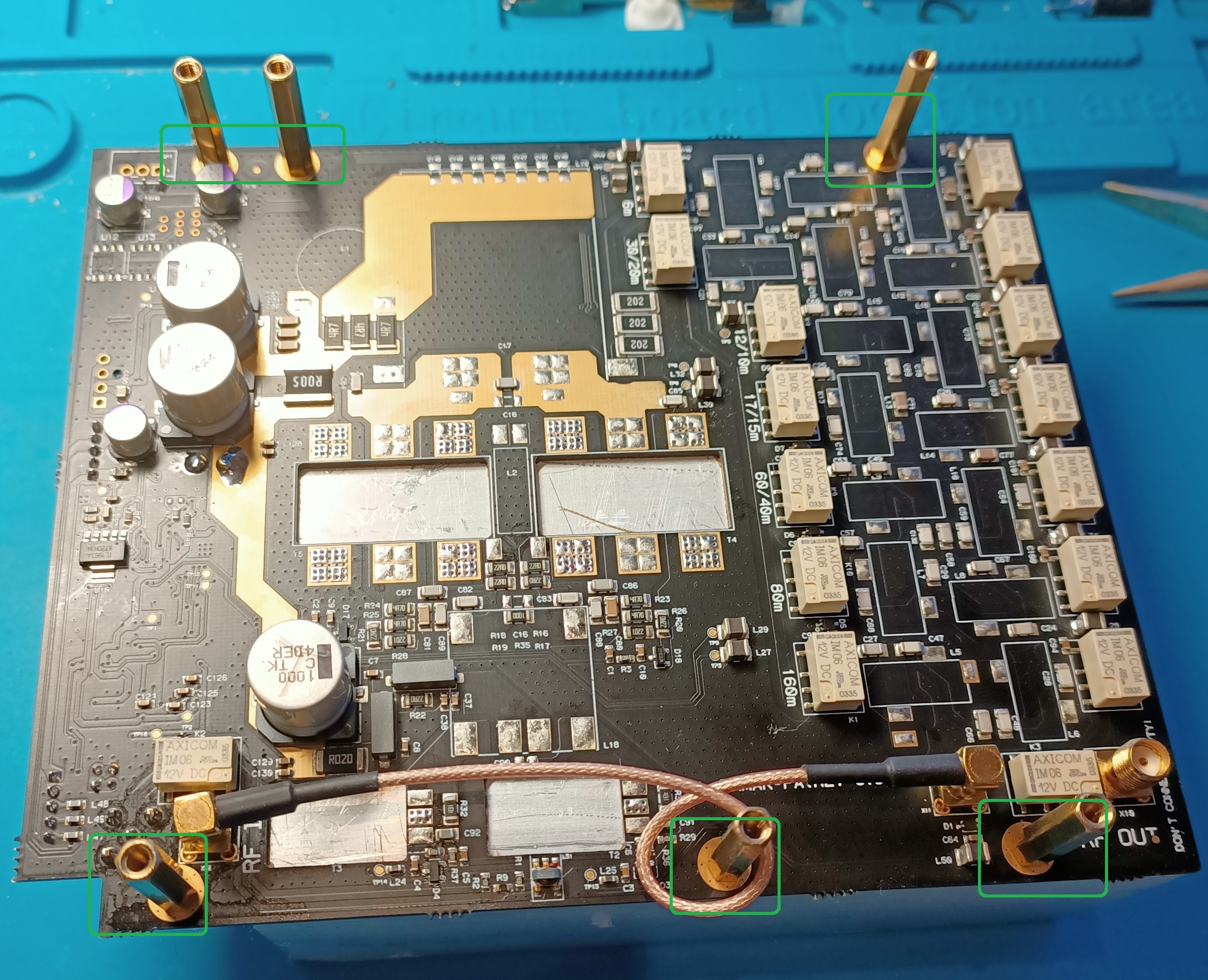

- Вкрутите стойки M3x22 Проверьте правильность положение отверстий с резьбой

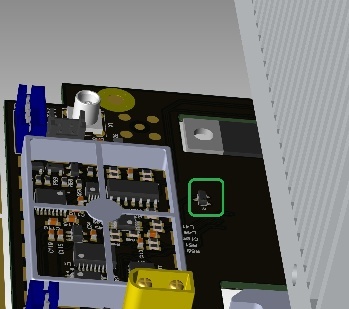

- Разметьте положение по углубления для выводов выходного SMA разъема и датчик температуры Q1

- Аккуратно наклейте фторопластовую пленку липкой стороной на радиатор. Острым скальпелем обрежьте лишнее. Используя плату как шаблон необходимо вырезать окна в пленке под транзисторы

- Добавить термопасту в углубление под термодатчик в корпусе SOT23-3.
- Прикрутить плату к радиатору, разметить отверстия под крепеж транзисторов.
- Смонтировать транзисторы используя небольшое кол-во теплопроводной пасты.

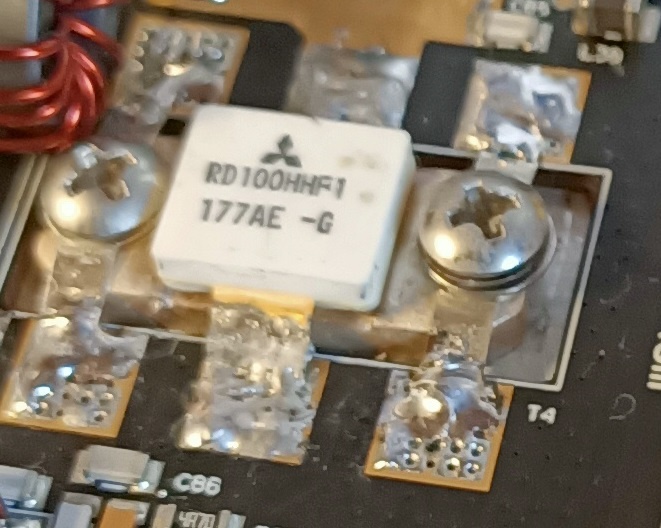

- Для выходных транзисторов использовать монтажные лепестки (по два на каждое отверстие ) для обеспечения контакта с платой

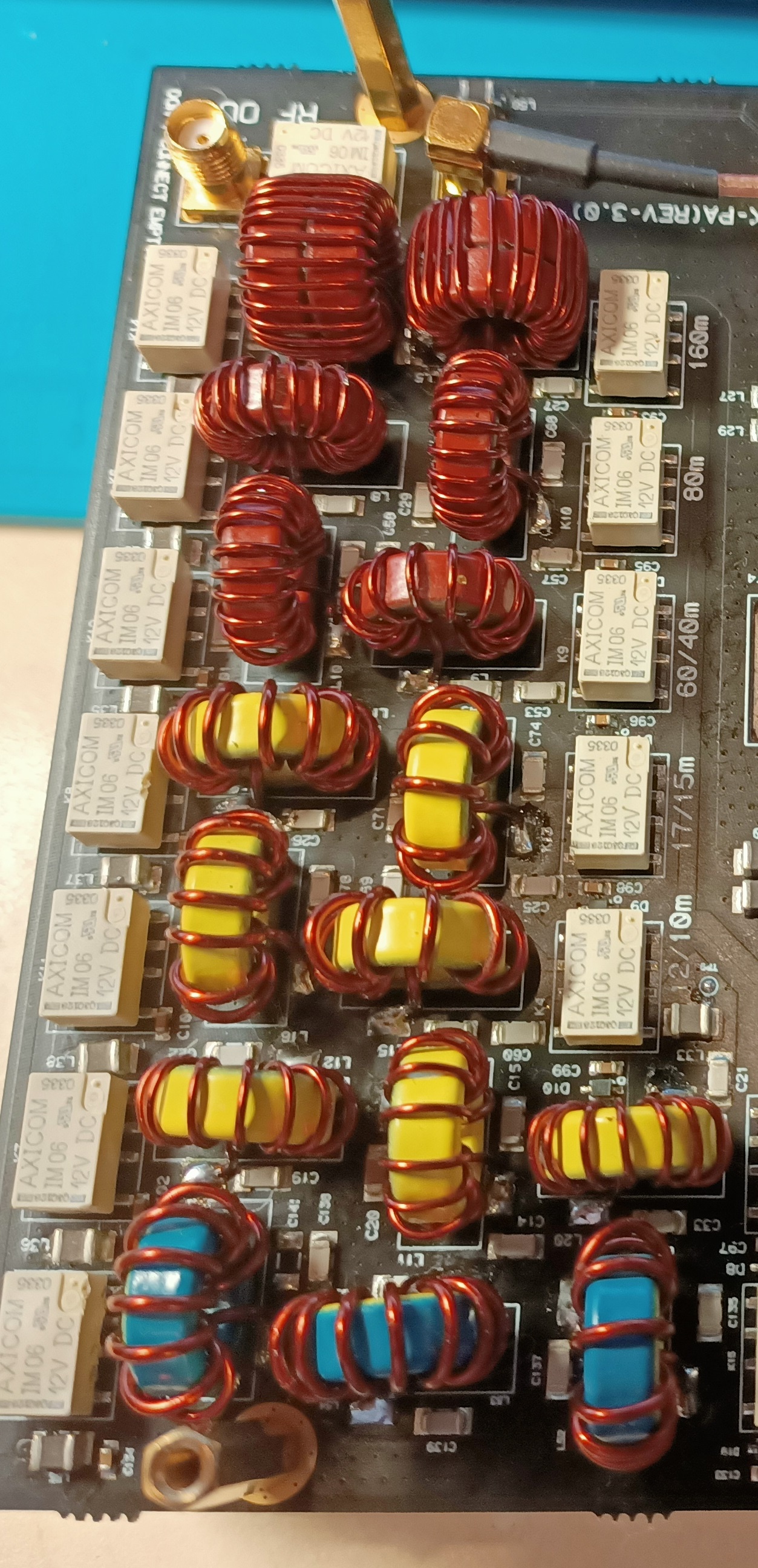

- Изготовить индуктивности выходных фильтров, согласно схеме. Придерживаться указанного количества витков Осуществлять намотку на "себя". Аккуратно смонтировать все индуктивности. Зафиксировать индуктивности на плате с помощью герметика

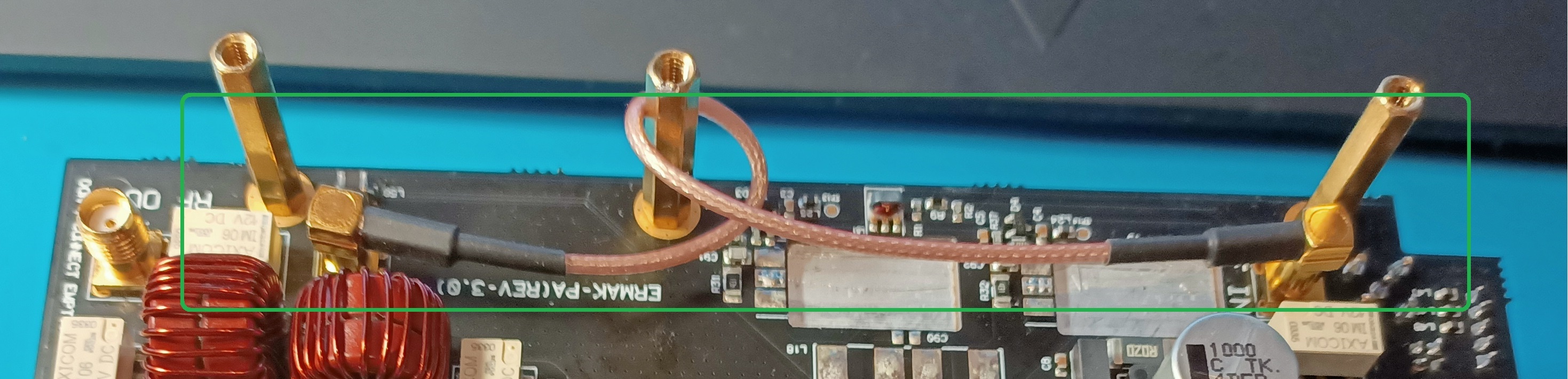

- Установить bypass кабель MCX 10СМ

Следующий этап - Настройка LPF фильтров
