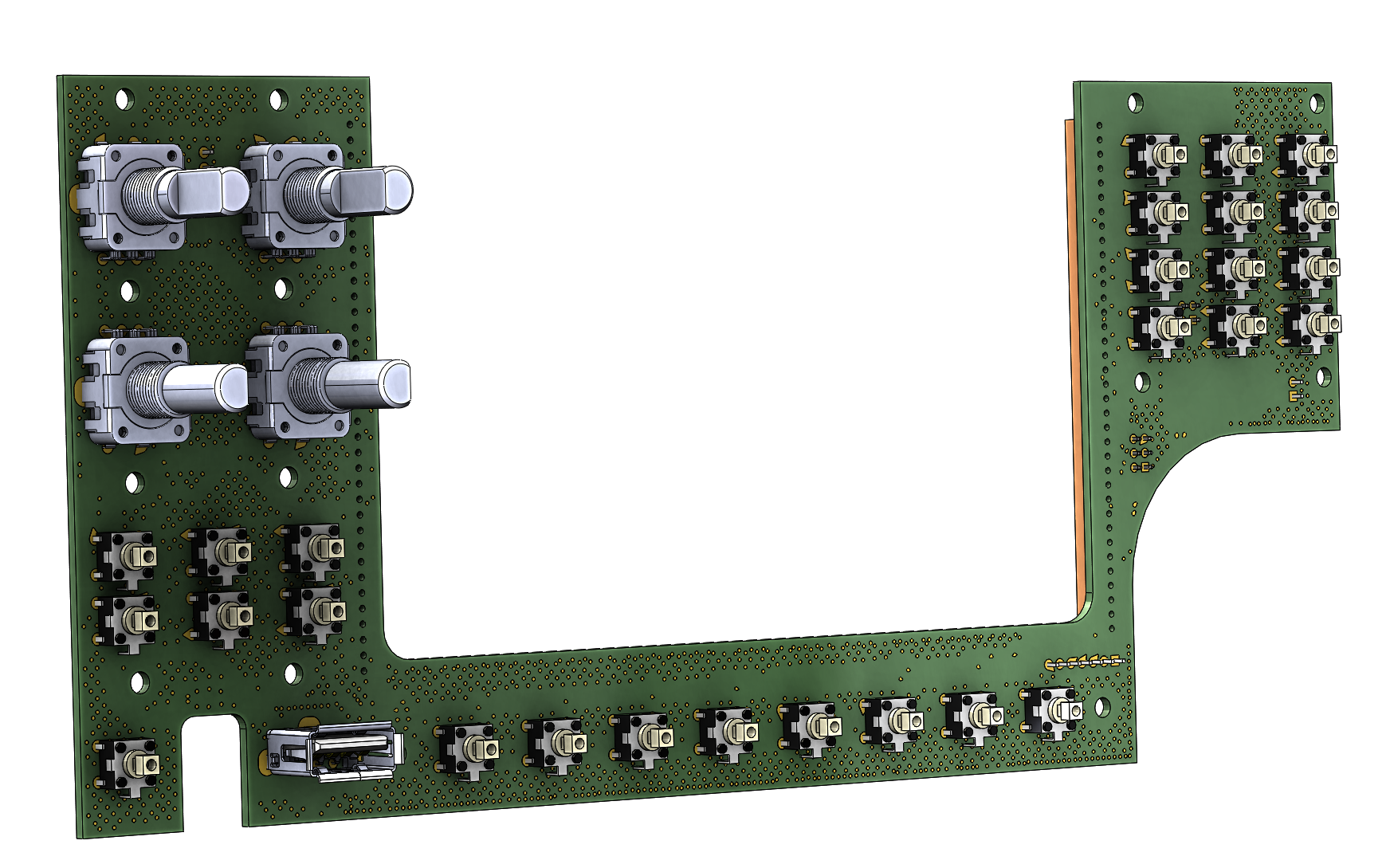

  • Собрать плату FP

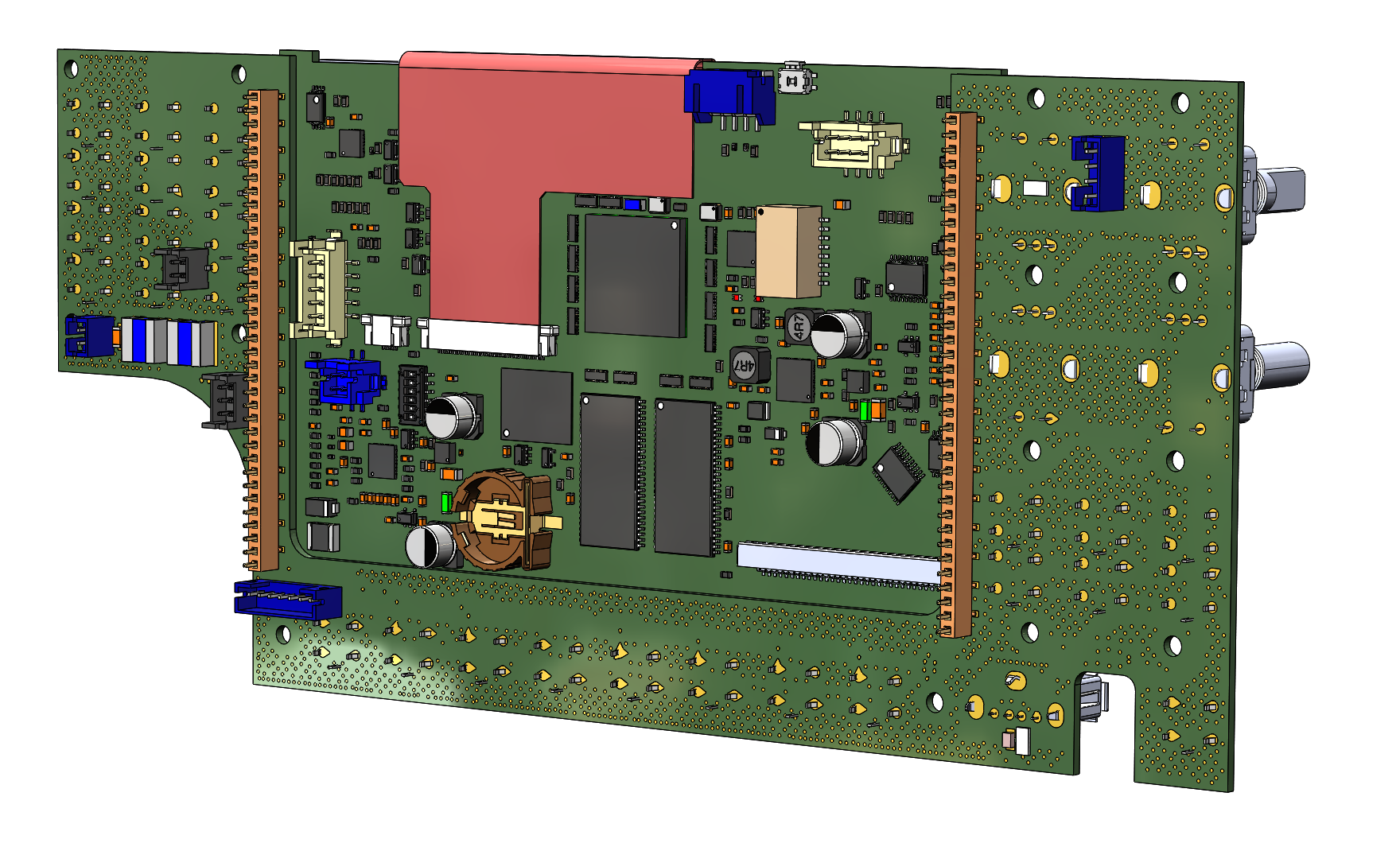

  • Вставить собранную плату DSP

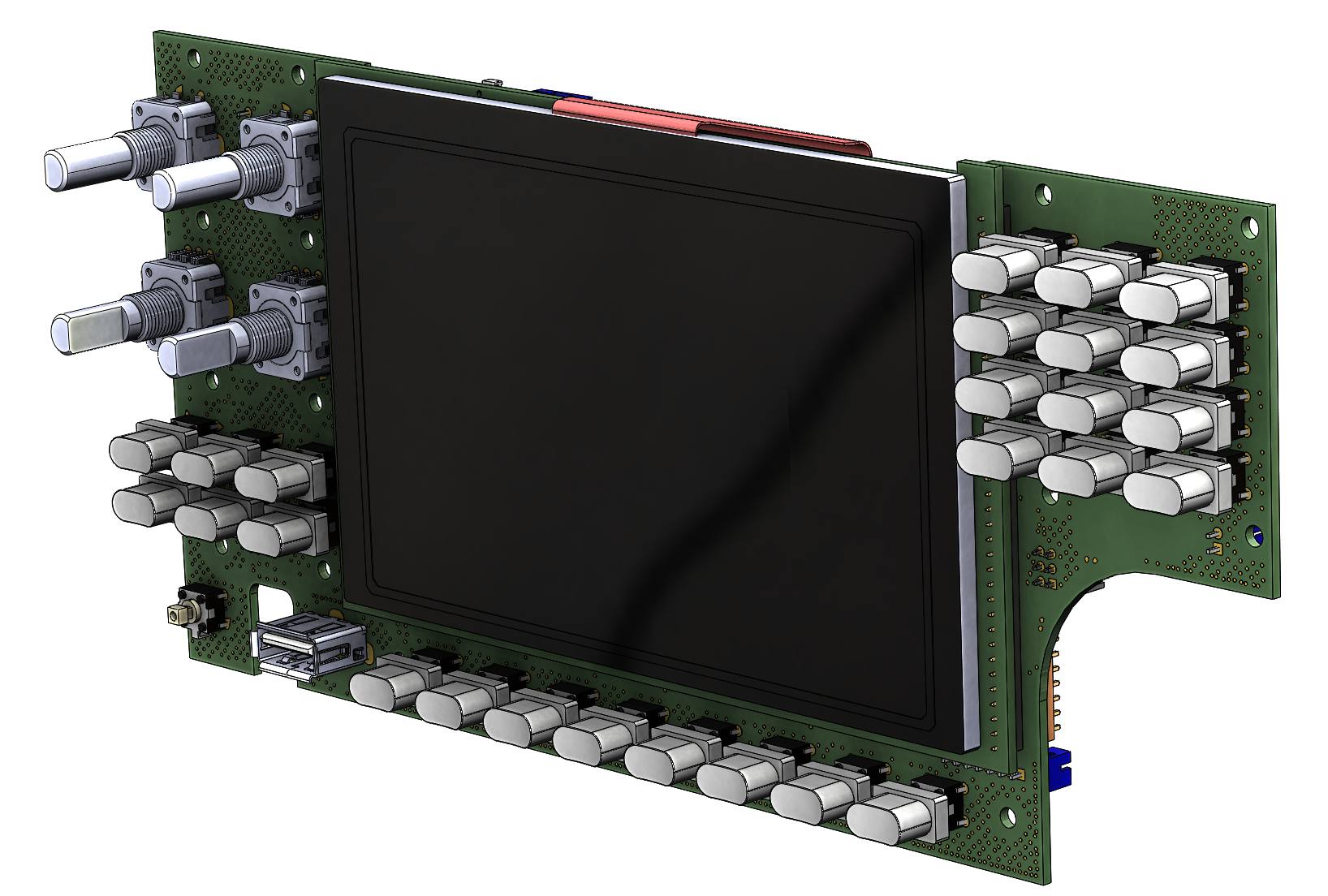

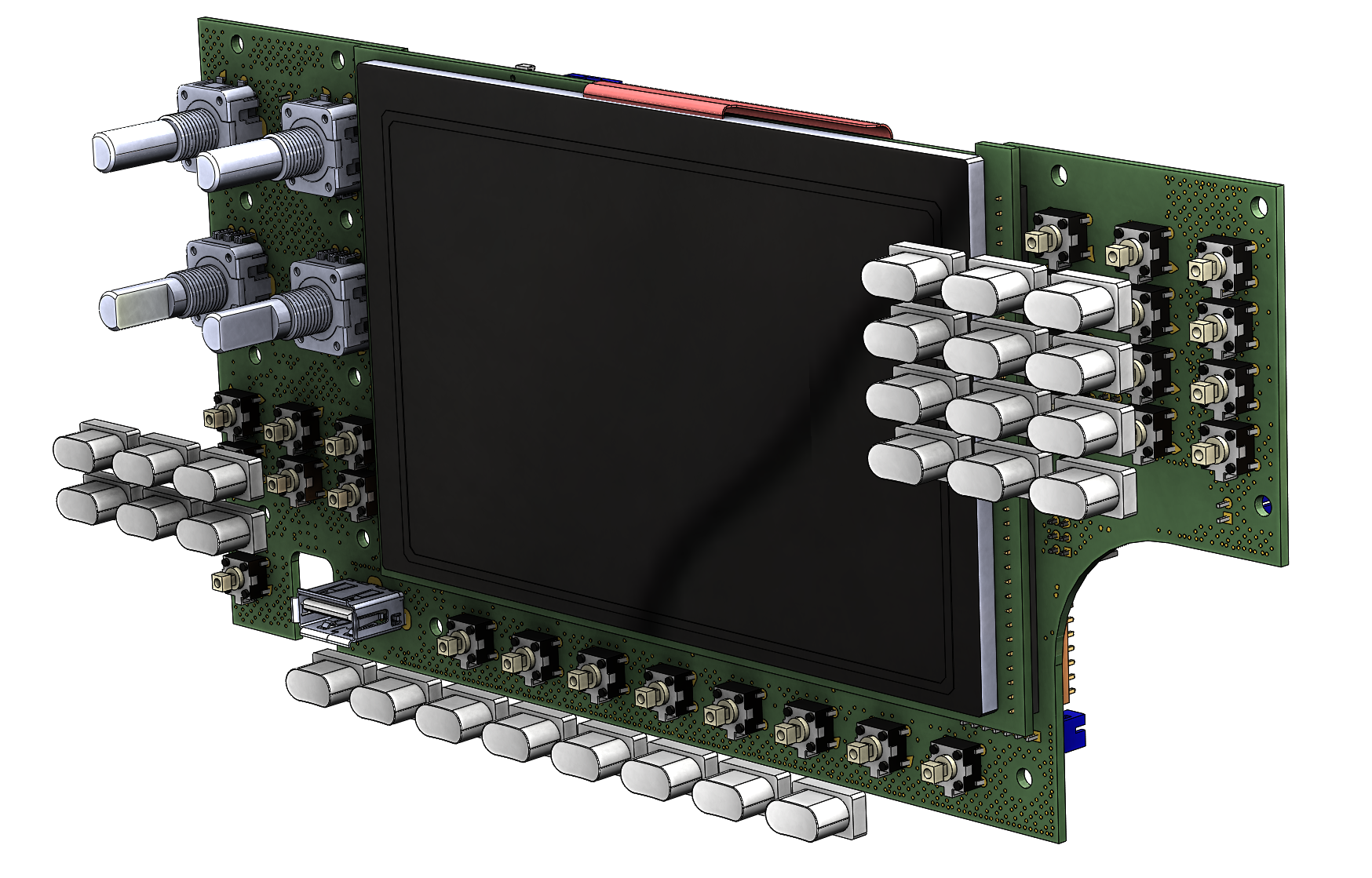

  • Установить толкатели на кнопки

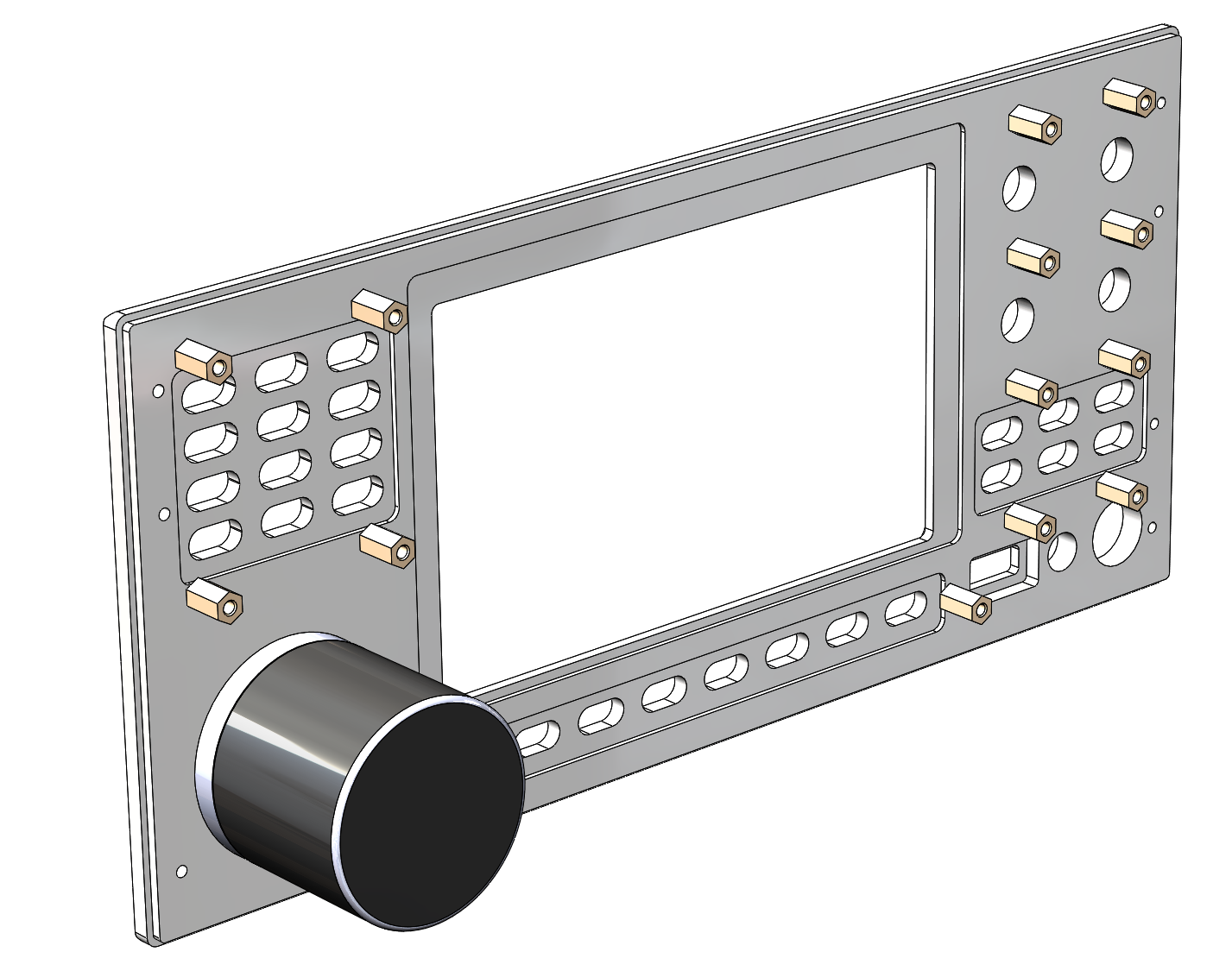

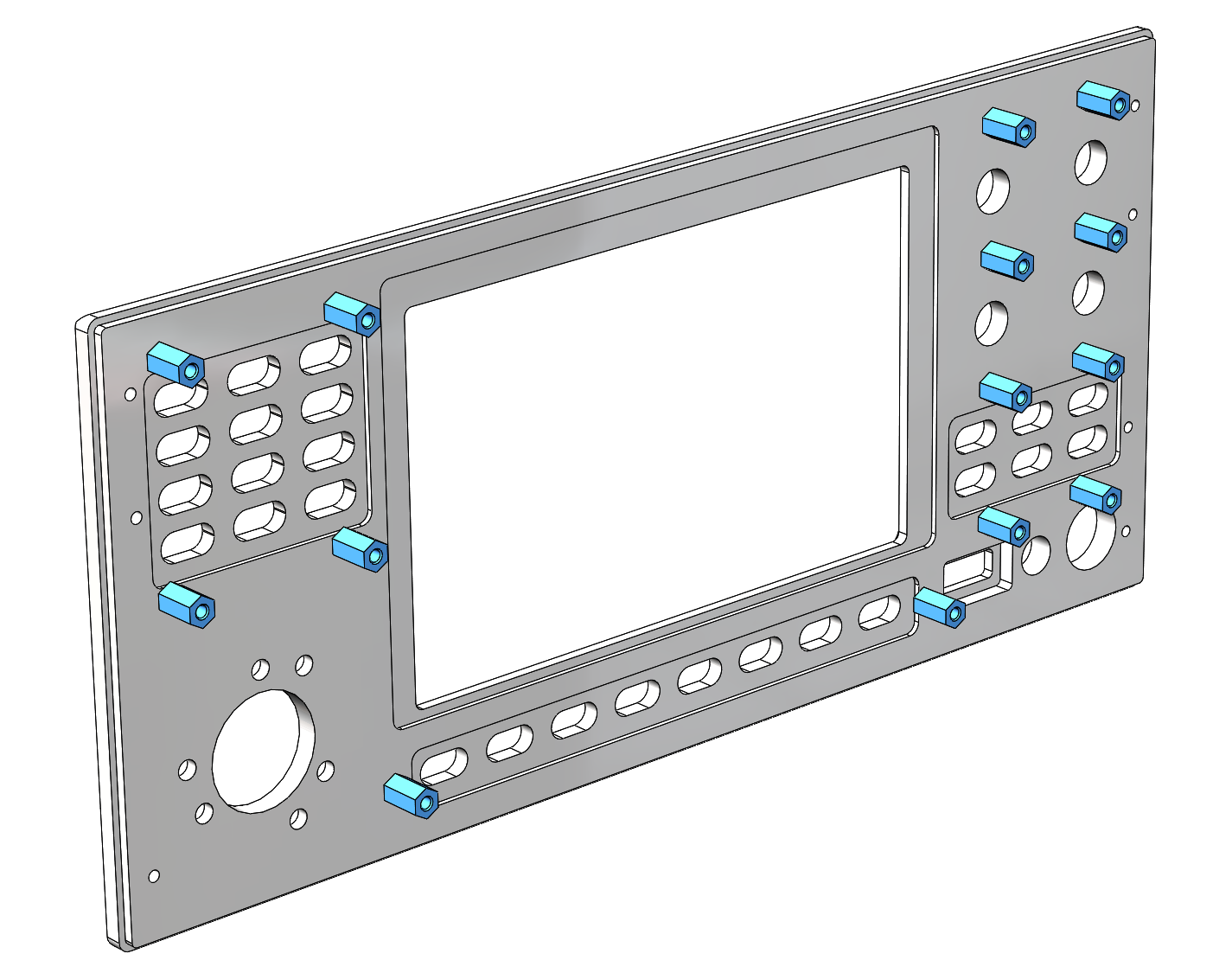

  • Смонтировать 14 пластиковых стоек на передней панели. Перед монтажем необходимо укоротить резьбовую часть до 3мм с помощью кусачек

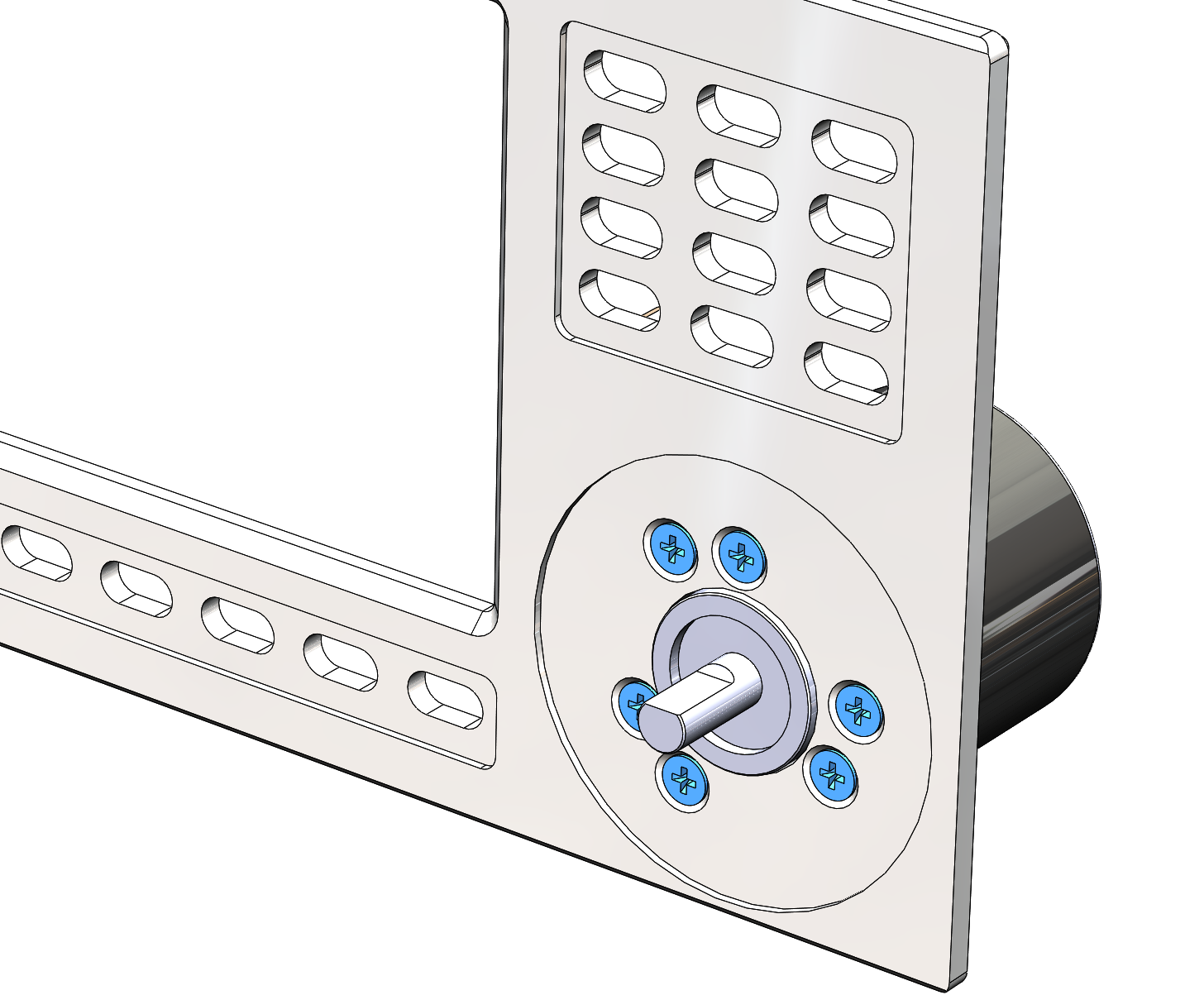

  • Вставить энкодер и зафиксировать его винтами М3

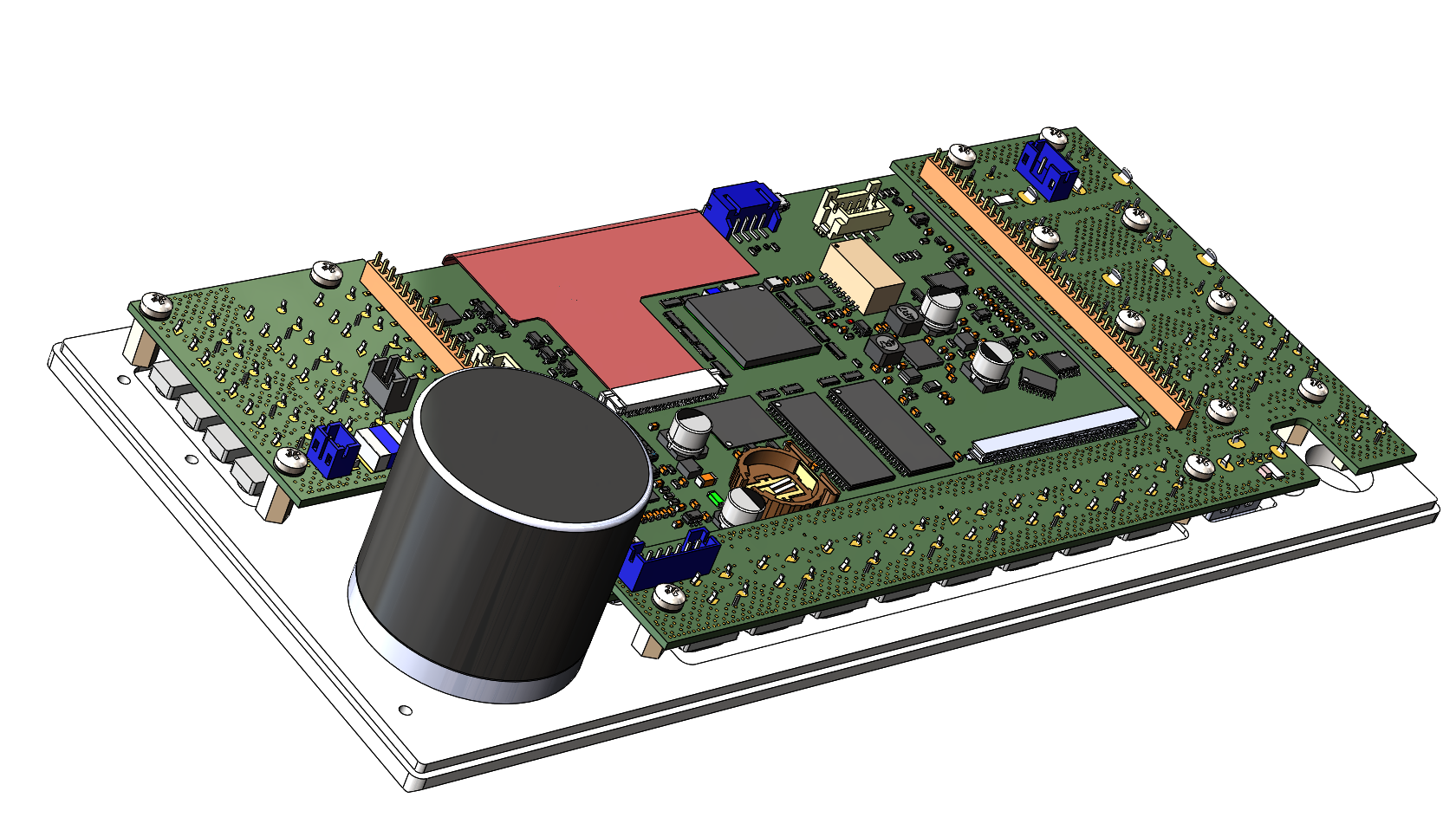

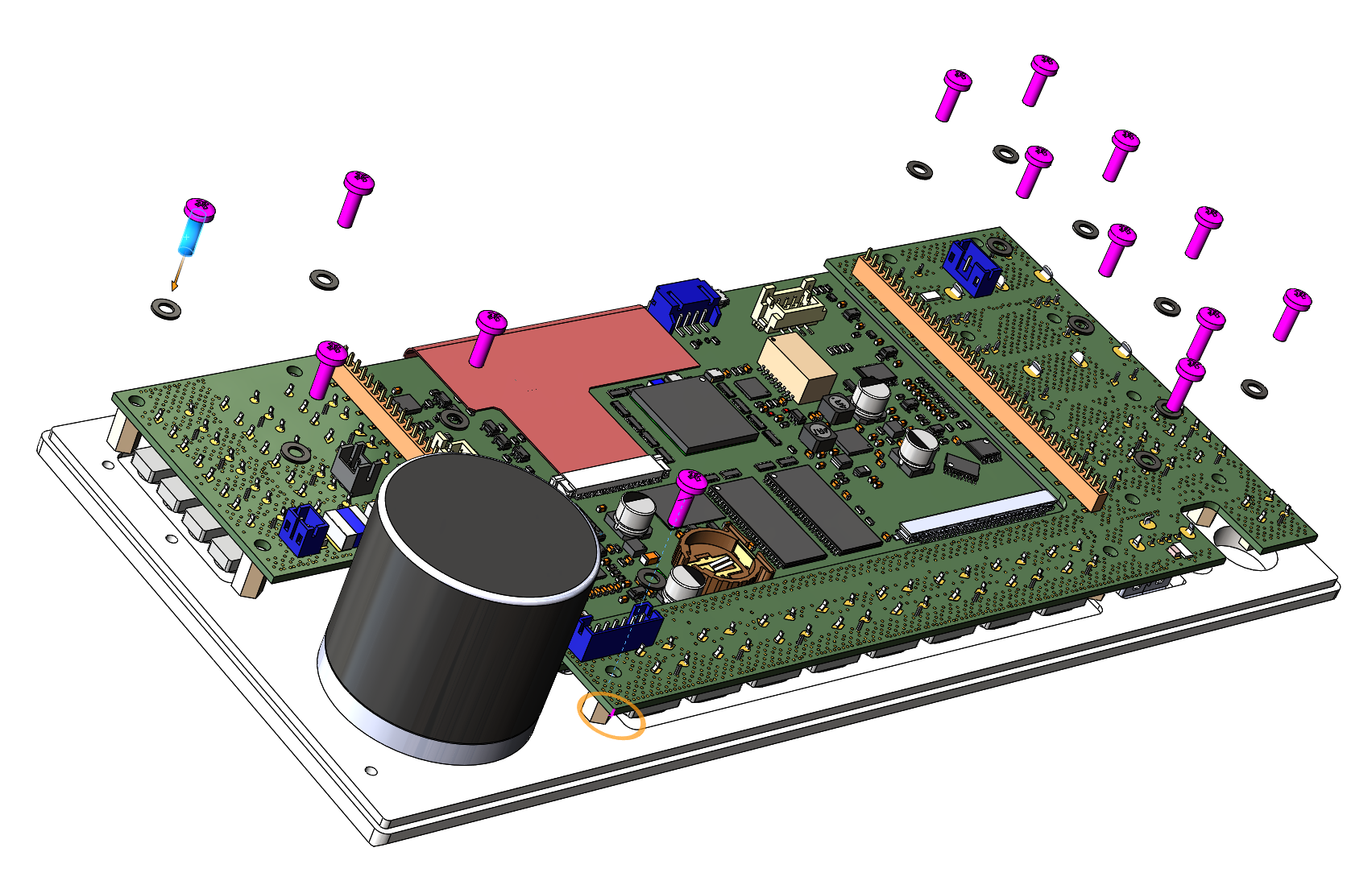

  • Аккуратно вставить плату в панель, используя  толкатели кнопок ка направляющие. Зафиксировать плату винтами М2.5 Под головку винтов необходимо положить нейлоновые шайбы

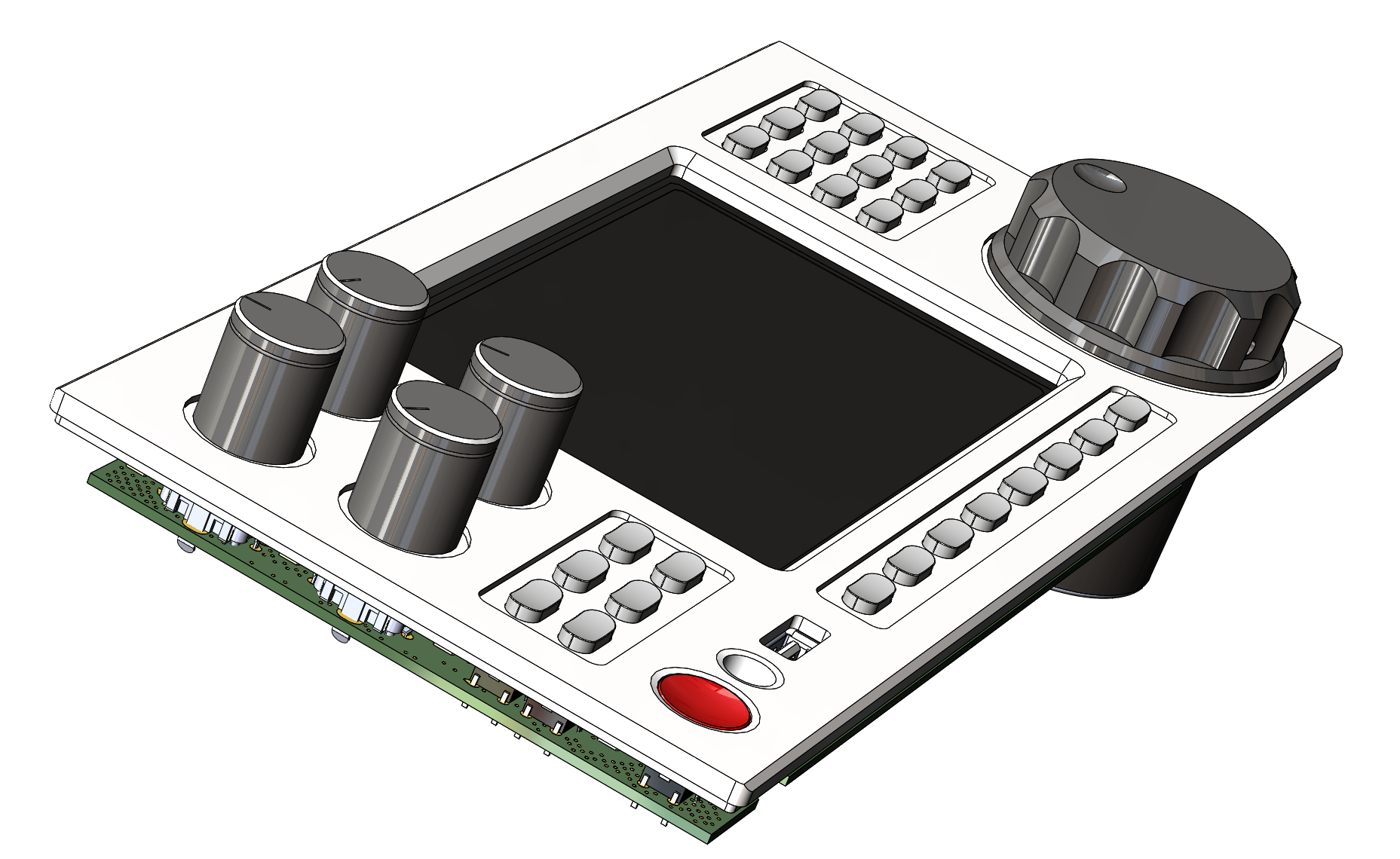

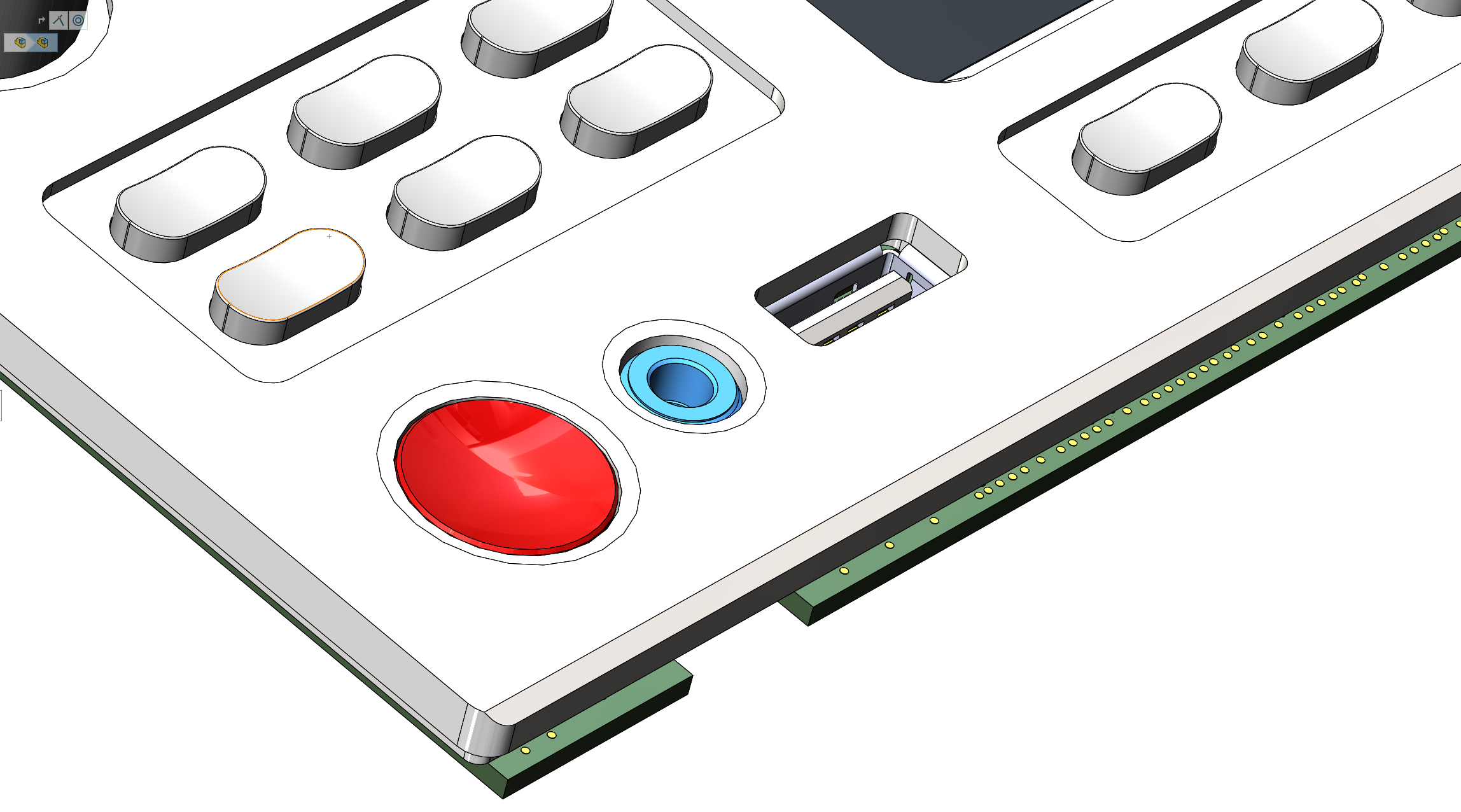

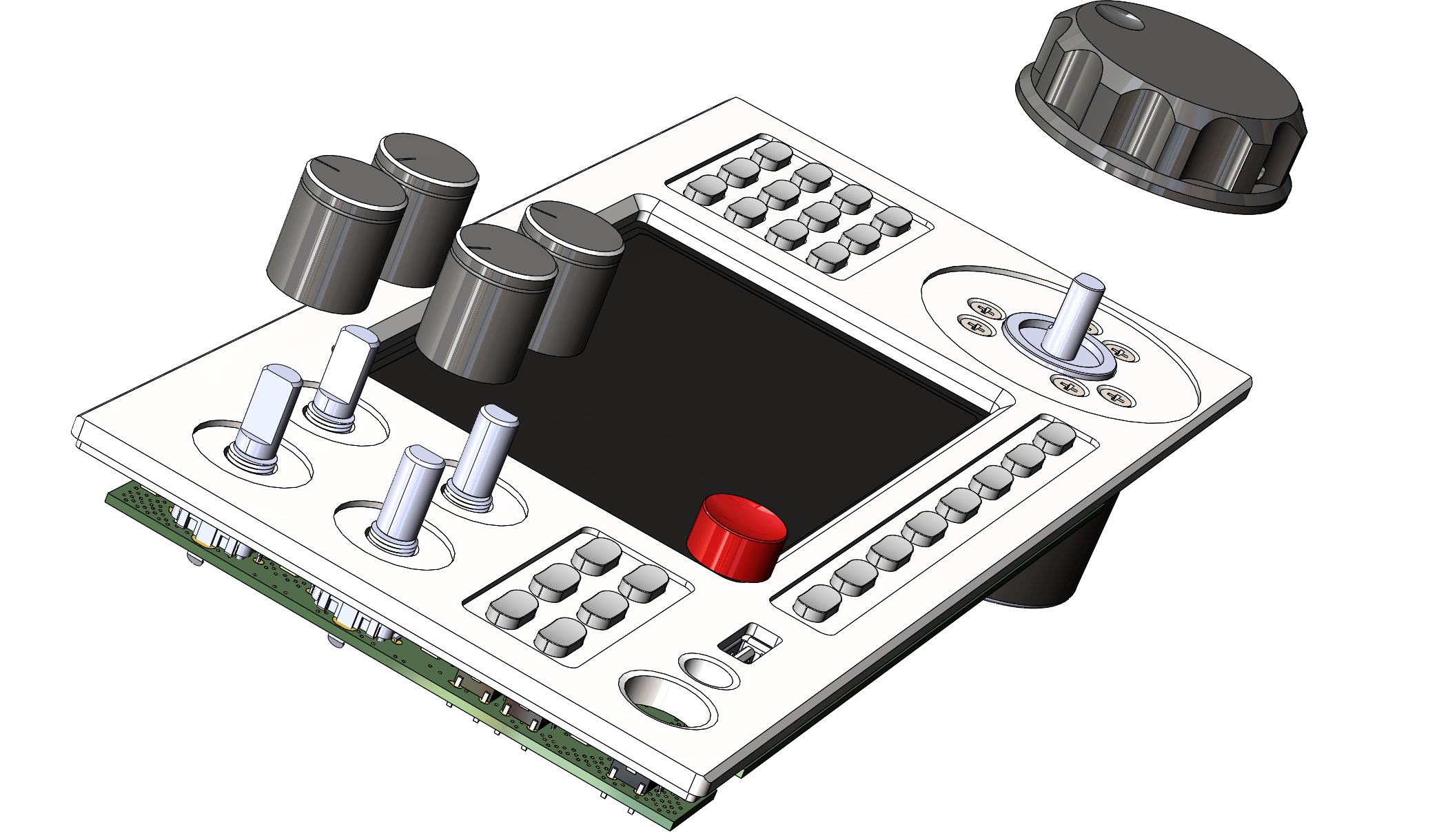

  • Одеть толкатель красный кнопки питания, ручки экнодеров



  • Аккуратно закрутить разъем наушников и микрофона
